Гидравлика «Расчёт насосной установки»
Скачивать работы могут только зарегистрированные пользователи, имеющие статус - Проверенные!
Для получения статуса Провереный пользователь, вам необходимо выложить на сайт не менее трех своих работ. Как добавить работу на сайт
Гидравлика «Расчёт насосной установки»
| 17.12.2012, 23:27 | |

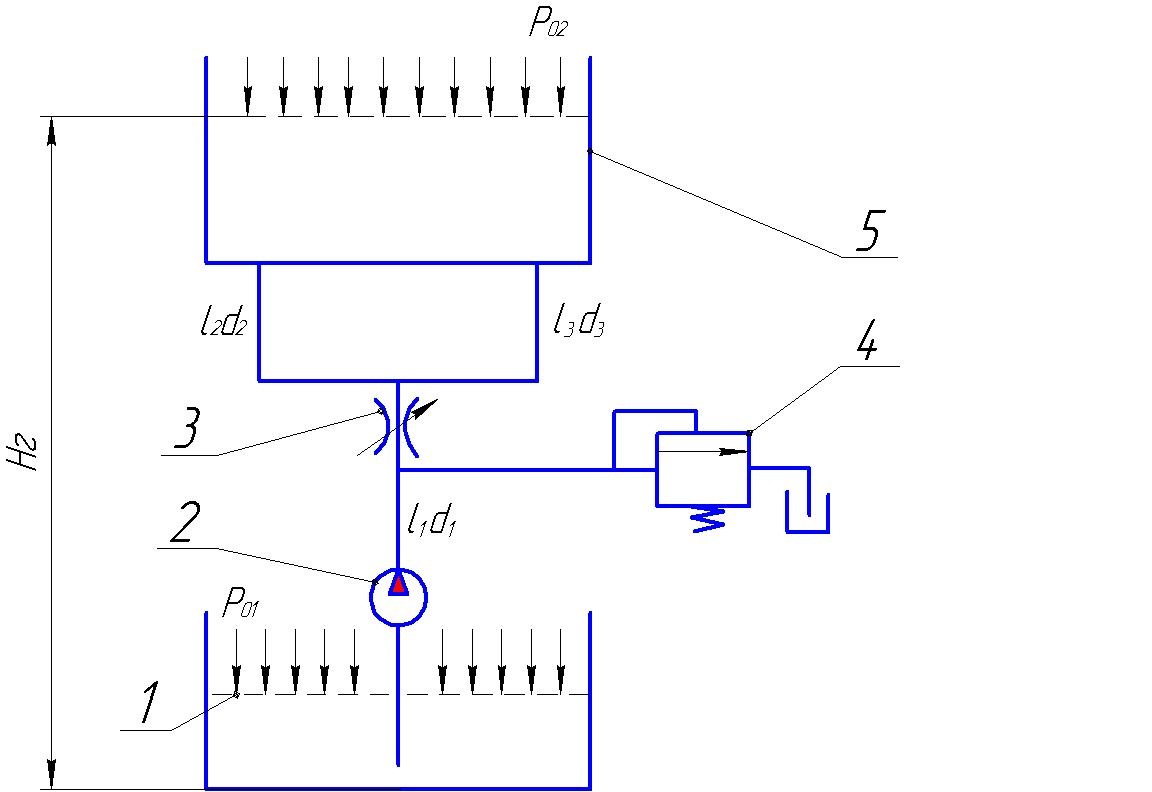

Исходные данные  Рис. 1: Схема насосной установки Для гидравлической системы (рис 1), состоящей из резервуара 1, центробежного насоса 2, дросселя 3, переливного клапана 4, приёмного резервуара 5, системы трубопроводов с параметрами , ; , ; , ; определить рабочую точку и мощность насоса при различных способах регулирования: 1. при дроссельном регулировании: 2. при регулировании переливным клапаном: 3. при регулировании числом оборотов ротора насоса. Выполнить расчёты при изменении расхода жидкости на +30% и определить число оборотов ротора насоса. При построении характеристик насосной установки из местных гидравлических сопротивлений учесть два плавных поворота труб с радиусом R=2d и входы трубопроводов в приёмный резервуар 5. Перекачиваемая жидкость – вода с температурой .. Число оборотов двигателя n = 1250 об/мин. При расчёте учесть местные сопротивления напора в виде двух плавных поворотов, для которых ξ = 0,3, и на дросселе ξ = 0,75. Материал трубы нержавеющая сталь, Э = 0,01 мм. | |
